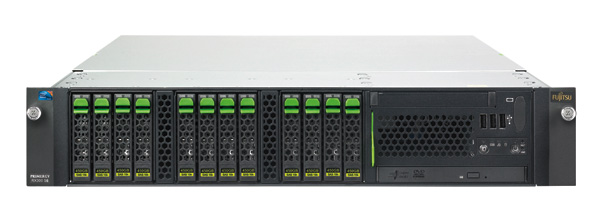

PRIMERGY RX300 S6
| 類型 | 機架式 | 機架式 | 機架式 |
| 硬盤架構 | 12X 2.5" SAS/SATA | 6X 3.5" SAS/SATA | 8X 2.5" SAS/SATA |
| 主板 | |||
| 主板類型 | D 2619-N | ||
| 芯片組 | Intel® 5520 | ||
| 處理器數量和類型 | 1 - 2 x 英特爾®至強®處理器5500系列/英特爾®至強®處理器5600系列 | ||
| 處理器選項 | 英特爾®至強®處理器E5503 2C/2T, 2.00GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 4MB,(高速模式: 無,4.8GT/s, 內存總線:800MHz, 80W) | ||
| 英特爾®至強®處理器E5506 4C/4T, 2.13 GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 4MB,(高速模式: 無,4.8GT/s, 內存總線:800MHz, 80W) | |||
| 英特爾®至強®處理器E5507 4C/4T, 2.26GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 4MB,(高速模式: 無,4.8GT/s, 內存總線:800MHz, 80W) | |||
| 英特爾®至強®處理器E5620 4C/8T, 2.40GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:1/1/2/2, 5.86GT/s, 內存總線:1066 MHz, 80W) | |||
| 英特爾®至強®處理器E5630 4C/8T, 2.53GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:1/1/2/2, 5.86GT/s, 內存總線:1066 MHz, 80W) | |||
| 英特爾®至強®處理器E5640 4C/8T, 2.66GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:1/1/2/2, 5.86GT/s, 內存總線:1066MHz, 80W) | |||
| 英特爾®至強®處理器L5609 4C/4T, 1.86GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 4MB,(高速模式:無, 4.8GT/s, 內存總線:800MHz, 40W) | |||
| 英特爾®至強®處理器L5630 4C/8T, 2.13GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:1/1/2/2, 5.86GT/s, 內存總線:1066MHz, 40W) | |||
| 英特爾®至強®處理器L5640 6C/12T, 2.26GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:2/2/3/3/4/4, 6.4GT/s, 內存總線:1333MHz, 60W) | |||
| 英特爾®至強®處理器X5650 6C/12T, 2.66GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:2/2/2/2/3/3, 6.4GT/s, 內存總線:1333MHz, 95W) | |||
| 英特爾®至強®處理器X5660 6C/12T, 2.80GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:2/2/2/2/3/3, 6.4GT/s, 內存總線:1333MHz, 95W) | |||
| 英特爾®至強®處理器X5667 4C/8T, 3.06 Hz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:2/2/3/3, 6.4GT/s, 內存總線: 1333MHz, 95W) | |||
| 英特爾®至強®處理器X5670 6C/12T, 2.93GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:2/2/2/2/3/3, 6.4GT/s, 內存總線:1333MHz, 95W)英特爾®至強®處理器X5677 4C/8T, 3.46GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB,(高速模式:1/1/2/2, 6.4GT/s, 內存總線:1333MHz, 130W) | |||
| 英特爾®至強®處理器X5680 6C/12T, 3.33GHz, 二級高速緩存: 4x256KB, 三級高速緩存: 12MB, (高速模式:1/1/1/1/2/2, 6.4GT/s, 內存總線:1333MHz, 130W) | |||
| 內存插槽數量 | 18個（每CPU 3個通道，每通道3個插槽，即每CPU 9個DIMM） | ||
| 內存插槽類型 | DIMM(DDR3） | ||
| 內存容量 | （最小-最大）2GB - 192GB | ||
| 內存保護 |
高級ECC 內存糾錯 SDDC(Chipkill™) 支持熱備份內存 支持內存鏡像 |
||
| 內存說明 |
最大192GB (12x16 GB) registered或24Gbyte (12x2GB) unbuffered; 最小2GB registered或2GB unbuffered, 不可混用registered和unbuffered模塊; 使用兩個相同模塊的內存鏡像、使用三個相同模塊的熱備份或高性能模式（每通道） |
||
| 內存模塊 (獨立模式） |
2 GB (1個2 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 2 GB (1個2 GB模塊) DDR3, unbuffered, ECC, 1333 MHz, PC3-10600, DIMM 2 GB (1個2 GB模塊) DDR3 LV, unbuffered, ECC, 1333 MHz, PC3-10600, DIMM 4 GB (1個4 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 4 GB (1個4 GB模塊) DDR3 LV, registered, ECC, 1333 MHz, PC3-10600, DIMM 8 GB (1個8 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 8 GB (1個8 GB模塊) DDR3 LV, registered, ECC, 1333 MHz, PC3-10600, DIMM 16 GB (1個16 GB模塊) DDR3, registered, ECC, 1066 MHz, PC3-8500, DIMM |
||
| 內存模塊（鏡像模式） |
4 GB (2個2 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 8 GB (2個4 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 8 GB (2個4 GB模塊) DDR3 LV, registered, ECC, 1333 MHz, PC3-10600, DIMM 16 GB (2個8 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 16 GB (2個8 GB模塊) DDR3 LV, registered, ECC, 1333 MHz, PC3-10600, DIMM 32 GB (2個16 GB模塊) DDR3, registered, ECC, 1066 MHz, PC3-8500, DIMM |
||
| 內存模塊(高性能模式） |
6 GB (3個2 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 12 GB (3個4 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 12 GB (3個4 GB模塊) DDR3 LV, registered, ECC, 1333 MHz, PC3-10600, DIMM 24 GB (3個8 GB模塊) DDR3, registered, ECC, 1333 MHz, PC3-10600, DIMM 24 GB (3個8 GB模塊) DDR3 LV, registered, ECC, 1333 MHz, PC3-10600, DIMM 48 GB (3個16 GB模塊) DDR3, registered, ECC, 1066 MHz, PC3-8500, DIMM |
||
| 接口 | |||
| USB端口 | 10個USB2.0（前面板3個，后面板4個，外部2個用于備份設備，1個USB stick） | ||
| 圖形(15針) | 2個VGA端口（前面板1個，可選） | ||
| 串口1（9針） | 1個串口RS-232-C，可用于iRMC或系統或共享 | ||
| 串口2（9針） | 1個串口 RS-232-C | ||
| LAN/以太網(RJ-45) | 2個千兆位以太網端口 | ||
| 維修 LAN(RJ45) | 1個專用維修LAN端口，用于iRMC S2（10/100 Mbit/s） | ||
| 維修LAN流量可切換到共享板載Gbit LAN端口 | |||
| 板載或集成控制器 | |||
| RAID控制器 | 用于SAS基本單元的集成RAID 0/1或RAID 5/6控制器（在配備至少 1個硬盤驅動器時占1個PCIe插槽) | ||
| SATA控制器 | ICH10B、2個用于 DVD和備份 | ||
| LAN控制器 | 英特爾®82575EB、2個10/100/1000 Mbit/s以太網端口(I/O加速)、VT-c(I/O加速和VMDq)、可在PXE服務器 | ||
| 上通過LAN進行PXE啟動和通過板載LAN進行iSCSI啟動（和無盤啟動） | |||
| 遠程管理控制器 | 集成遠程管理控制器（iRMC S2，帶32 MB內存，包括圖形控制器），兼容IPMI 2.0 | ||
| 插槽 | |||
| PcI-Express 2.0 x4 (機械插槽 x8) | 5個小尺寸插槽 | ||
| PcI-Express 2.0 x8 | 2個小尺寸插槽（均為帶缺口x8插槽，適用于x16卡） | ||
| 插槽說明 | 4個PCI-Express Gen2 x4插槽中的2個僅在相鄰插槽為空時可作為x8插槽使用 | ||
| 1個PCIe Gen2 x4插槽可按照配置用于模塊化RAID控制器 | |||
| 驅動器托架 | |||
| 驅動器托架 | 1個用于CD-RW/DVD的5.25/0.5英寸托架 | ||
| 1個用于ServerView本地維修面板或本地維修顯示的3.5/0.5英寸托架 | |||
| 1個用于備份設備的3.5/1.6英寸托架（對于6個3.5英寸的基本單元，占用2個3.5英寸HDD托架） | |||
| 可訪問驅動器說明 | 相關系統配置程序中描述的所有可能選項 | ||
| 驅動器托架(特定基本單元) | |||
| 硬盤托架配置 | 12個2.5英寸熱插拔SAS/SATA,6個3.5英寸熱插拔SAS/SATA,8個2.5英寸熱插拔SAS/SATA | ||
| 系統概述 | |||
| 風扇數量 | 5 | ||
| 風扇配置 | 熱插拔 | ||
| 操作面板操作按鈕 LED狀態指示燈維修顯示 |
On/off開關 NMI按鈕 重置按鈕 |
||
| LED狀態指示燈 |
系統狀態（琥珀色/黃色） 指示（藍色） 硬盤訪問（綠色） 電源（琥珀色/綠色） 系統背面：系統狀態（琥珀色/黃色） 指示（藍色） LAN連接（綠色） LAN速度（綠色/黃色） |
||
| 維修顯示 | 可選：ServerView本地維修面板（LSP）、ServerView本地維修顯示（LSD） | ||
| BIOS | |||
| BIOS特性 |
基于ROM的設置實用程序 恢復BIOS BIOS設置存儲和還原 通過USB設備更新本地BIOS 主要Windows和Linux版本的在線更新工具 通過ServerView Update Manager進行本地和遠程更新 SMBIOS V2.4 支持遠程PXE啟動 支持遠程iSCSI啟動 |
||
| 操作系統 | |||
| 支持的操作系統 |
Microsoft® Windows server® 2008 Microsoft® Windows server® 2003 R2 Novell SUSE Linux Enterprise server Red Hat Enterprise Linux Citrix®XenServer™ VMware infrastructure VMware vSphere 4.0 說明: 其他版本的Linux可根據需求而定 |
||
| 服務器管理 | |||
| 標準 | ASR&R 自動服務器恢復和重啟 | ||
| PDA防故障檢測和分析 | |||
| ServerView Suite: | |||
| SV installation Manager | |||
| SV Operation Manager | |||
| SV RAID Manager | |||
| SV update Management | |||
| SV Power Management | |||
| SV Agents | |||
| 在線更新包，用于BIOS、固件驅動器和ServerView Agents | |||
| ServerView Integration解決方案,用于Microsoft SMS、MOM、 SCOM、SCCM和Altiris | |||
| Deployment Solution ServerView Deployment Manager（30天全功能試用版本） | |||
| ServerView Deployment Manager（30天全功能試用版本） | |||
| 可選 | 用于Tivoli TEC®、Tivoli NetView、HP NNM和HP Operations Manager的ServerView Integration | ||
| iRMC s2 Advanced Pack | |||
| 服務器管理說明 | 關于操作系統依賴性和ServerView Suite軟件產品的詳細說明，請參閱專門的產品數據手冊。 | ||
| 尺寸/重量 | |||
| 機架(寬x深x高) | 482.6 mm (含擋板) / 445mm (不含擋板) x 770 x 85.9 mm | ||
| 機架安裝深度 | 735 mm | ||
| 機架高度單元 | 2U | ||
| 19" 英寸機架 | 是 | ||
| 重量 | 最大25kg | ||
| 重量說明 | 實際重量根據配置而定。 | ||
| 機架安裝套件 | 作為選件提供 | ||
| 環境 | |||
| 噪音 | 根據ISO 7779標準測量并根據ISO 9296標準發布 | ||
| 聲壓(LpAm) | 45 dB(A)(空閑)/45 dB(A)(運行) | ||
| 聲功率(LWAd：1B = 10dB) | 6.2B(空閑)/6.2 B(運行) | ||
| 運行環境溫度 | 10 - 35°C | ||
| 運行相對濕度 | 10 - 85%(無冷凝) | ||
| 電氣指標值 | |||
| 電源配置 | 標配熱插拔電源，可選冗余電源（1+1冗余） | ||
| 電源最大輸出 | 800 W | ||
| 電源效率 | 0.92 | ||
| 熱插拔電源冗余 | 是 | ||
| 額定電壓范圍 | 100 - 240 V | ||
| 額定頻率范圍 | 50 - 60 Hz | ||
| 額定最大電流 | 8.0 A-3.5 A (100 V / 240 V) | ||
| 基本配置的額定電流 | 4.2 A-1.4 A (100 V / 240 V) | ||
| 最大有效功率（每系統單元） | 733 W | ||
| 最大視在功率（每系統單元） | 737 VA | ||
| 熱排放量 | 2638.8 kJ/h (2501.7 BTU) | ||
| 硬盤驅動器 |
SSD SATA, 3 Gb/s, 64 GB, 熱插拔, 2.5英寸 SSD SATA, 3 Gb/s, 32 GB, 熱插拔, 2.5英寸 HDD SATA, 3 Gb/s, 750 GB, 7200 rpm, 熱插拔, 3.5英寸 HDD SATA, 3 Gb/s, 500 GB, 7200 rpm, 熱插拔, 3.5英寸 HDD SATA, 3 Gb/s, 500 GB, 7200 rpm, 熱插拔, 2.5英寸 HDD SATA, 3 Gb/s, 250 GB, 7200 rpm, 熱插拔, 3.5英寸 HDD SATA, 3 Gb/s, 160 GB, 7200 rpm, 熱插拔, 3.5英寸 HDD SATA, 3 Gb/s, 160 GB, 7200 rpm, 熱插拔, 2.5英寸 HDD SATA, 3 Gb/s, 2 TB, 7200 rpm, 熱插拔, 3.5英寸 HDD SATA, 3 Gb/s, 1 TB, 7200 rpm, 熱插拔, 3.5英寸 HDD SAS, 6 Gb/s, 600 GB, 15000 rpm, 熱插拔, 3.5英寸 HDD SAS, 6 Gb/s, 450 GB, 15000 rpm, 熱插拔, 3.5英寸 HDD SAS, 6 Gb/s, 300 GB, 15000 rpm, 熱插拔, 3.5英寸 HDD SAS, 3 Gb/s, 146 GB, 15000 rpm, 熱插拔, 3.5英寸 HDD SAS, 6 Gb/s, 300 GB, 10000 rpm, 熱插拔, 2.5英寸 HDD SAS, 6 Gb/s, 146 GB, 15000 rpm, 熱插拔, 2.5英寸 HDD SAS, 6 Gb/s, 146 GB, 10000 rpm, 熱插拔, 2.5英寸 HDD SAS, 6 Gb/s, 73 GB, 15000 rpm, 熱插拔, 2.5英寸 |
||
| 硬盤驅動器說明 |
可混用3.5英寸SAS和SATA硬盤驅動器，但需要另外的RAID組。 1 GB=10億字節，表示硬盤驅動器容量。可訪問容量可能有所差異，具體視使用的軟件而定。 |
||
| 磁帶驅動器 |
DDS Gen5 (適用于3.5英寸硬盤驅動器托架), 36 GB , 3 MB/s, 半高, USB 2.0 DDS Gen5 3.5英寸, 36 GB , 3 MB/s, 半高, USB 2.0 RDX驅動器(適用于3.5英寸硬盤驅動器托架), 80 GB, 160 GB, 320 GB , 25 MB/s, 半高, USB 2.0 RDX驅動器3.5英寸, 80 GB, 160 GB, 320 GB , 25 MB/s, 半高, USB 2.0 |
||
| 光盤驅動器 |
藍光Disc™ Combo驅動器（2x BD-ROM、8x DVD、24x CD）、纖薄型、SATA I DVD Super Multi（8x DVD/DVD+RW、6x DVD-RW、5x DVD-RAM、24x CD/CD-R、16x CDRW）、纖薄型、 SATA I |
||
| SCSI/SAS控制器 |
SCSI控制器、320 MB、內部1個/外部1個 SAS控制器、3 Gb、內部 4 個端口、外部 4 個端口 |
||
| RAID控制器 |
RAID5/6控制器、SAS/SATA 6 Gb、LSI、外部8個端口 RAID級別：0、1、1+0、5、5+0、6、6+0、512 MB高速緩存、可選BBU（基于LSI SAS2108） 集成RAID 5/6控制器、SAS 6 Gb、內部8個端口 RAID級別：0、1、1+0、5、5+0、6、6+0、512 MB高速緩存、可選BBU（基于LSI SAS2108） 集成RAID 0/1控制器、SAS/SATA 6 Gb、內部8個端口 RAID級別：0、1、10，不支持BBU（基于LSISAS2008） 集成RAID 0/1控制器、SAS/SATA 3 Gb、內部8個端口 RAID級別：0、1、1E、不支持BBU（基于LSI 1068e） |
||
| 光纖通道控制器 |
光纖通道控制器2 x 4 Gb Emulex LPe11002 MMF LC 光纖通道控制器1 x 4 Gb Emulex LPe1150 MMF LC 光纖通道控制器1 x 4 Gb Qlogic QLE2460 MMF LC 光纖通道控制器2 x 4 Gb Qlogic QLE2462 MMF LC 光纖通道控制器2 x 8 Gb Emulex Lpe12002 MMF LC 光纖通道控制器1 x 8 Gb Emulex LPe1250 MMF LC |
||
| LAN控制器 |
聚合網絡適配器2 x Emulex Oce10102 小尺寸（MD2） 以太網控制器1 x 1 Gb英特爾®Gigabit CT桌面適配器 以太網控制器1 x 1 Gb英特爾®PRO/1000 PF服務器適配器 以太網控制器1 x 1 Gb英特爾®PRO/1000 PT服務器適配器 以太網控制器2 x 10 Gb英特爾®10 Gigabit XF SR雙端口服務器適配器 以太網控制器2 x 10 Gb英特爾® 以太網服務器適配器X520-DA2 1個小尺寸 以太網控制器2 x 1 Gb英特爾®PRO/1000 PT雙端口服務器適配器 以太網控制器4 x 1 Gb英特爾®PRO/1000 PT四端口服務器適配器 SFP+模塊x10 GB英特爾® |
||
| LAN控制器說明 | 以太網控制器1 x 1 Gb英特爾®Gigabit CT桌面適配器需要 RHEL4.8或更高的版本 | ||
| 機架基礎架構 |
第三方機架2U理線器 19英寸數據中心/PRIMECENTER機架理線器 完全展開機架套件(760mm)，免工具安裝 不完全展開機架套件(524mm)，免工具安裝 |
||
