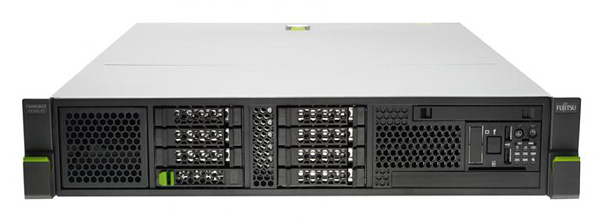

PRIMERGY RX300 S7
| 機殼類型 | 機架式 | 機架式 |
| 存儲驅動器架構 | 6×3.5” SAS/SATA | 最大 16×2.5” SAS/SATA |
| 電源 | 熱插拔 | 熱插拔 |
| 主板 | ||
| 主板類型 | D2939 | |
| 芯片組 | 英特爾®C600 (英特爾®Patsburg A) | |
| 處理器數量和類型 | 1 – 2個英特爾®至強®處理器 E5-2600產品家族 | |
| 處理器 |
英特爾®至強®處理器 E5-2603 （4C/4T、1.80 GHz、三級高速緩存： 10 MB，Turbo：不支持、6.4GT/s，內存總線：1066MHz、80 W） 英特爾®至強®處理器 E5-2609 （4C/4T、2.40 GHz、三級高速緩存： 10 MB，Turbo：不支持、6.4GT/s，內存總線：1066MHz、80 W） 英特爾®至強®處理器 E5-2620 （6C/12T、2.00 GHz、三級高速緩存： 15 MB，Turbo：支持、7.2GT/s，內存總線：1333MHz、95 W） 英特爾®至強®處理器 E5-2630 （6C/12T、2.30 GHz、三級高速緩存： 15 MB，Turbo：支持、7.2GT/s，內存總線：1333MHz、95 W） 英特爾®至強®處理器 E5-2630L （6C/12T、2.00 GHz、三級高速緩存： 15 MB，Turbo：支持、7.2GT/s，內存總線：1333MHz、60 W） 英特爾®至強®處理器 E5-2637 （2C/4T、3.00 GHz、三級高速緩存： 5 MB，Turbo：支持、6.4GT/s，內存總線：1600MHz、80 W） 英特爾®至強®處理器 E5-2640 （6C/12T、2.50 GHz、三級高速緩存： 15 MB，Turbo：支持、7.2GT/s，內存總線：1333MHz、95 W） 英特爾®至強®處理器 E5-2643 （4C/8T、3.30 GHz、三級高速緩存： 10 MB，Turbo：支持、6.4GT/s，內存總線：1600MHz、130 W） 英特爾®至強®處理器 E5-2650 （8C/16T、2.00 GHz、三級高速緩存： 20 MB，Turbo：支持、8.0GT/s，內存總線：1600MHz、95 W） 英特爾®至強®處理器 E5-2650L （8C/16T、1.80 GHz、三級高速緩存： 20 MB，Turbo：支持、8.0GT/s，內存總線：1600MHz、70 W） 英特爾®至強®處理器 E5-2660 （8C/16T、2.20 GHz、三級高速緩存： 20 MB，Turbo：支持、8.0GT/s，內存總線：1600MHz、95 W） 英特爾®至強®處理器 E5-2665 （8C/16T、2.40 GHz、三級高速緩存： 20 MB，Turbo：支持、8.0GT/s，內存總線：1600MHz、115 W） 英特爾®至強®處理器 E5-2667 （6C/12T、2.90 GHz、三級高速緩存： 15 MB，Turbo：支持、7.2GT/s，內存總線：1600MHz、130 W） 英特爾®至強®處理器 E5-2670 （8C/16T、2.60 GHz、三級高速緩存： 20 MB，Turbo：支持、8.0GT/s，內存總線：1600MHz、115 W） 英特爾®至強®處理器 E5-2680 （8C/16T、2.70 GHz、三級高速緩存： 20 MB，Turbo：支持、8.0GT/s，內存總線：1600MHz、130 W） 英特爾®至強®處理器 E5-2690 （8C/16T、2.90 GHz、三級高速緩存： 20 MB，Turbo：支持、8.0GT/s，內存總線：1600MHz、135 W） |
|
| 內存插槽 | 24個（每個 CPU 12個 DIMM， 4個通道，每個通道 3個插槽） | |
| 內存插槽類型 | DIMM (DDR3) | |
| 內存容量（最小 -最大） | 2 GB - 768 GB | |
| 內存保護 |
高級 ECC、內存糾錯 SDDC (Chipkill™) 支持熱備份內存 支持內存鏡像 支持層級備用內存 |
|
| 內存說明 |
最多 8個內存模塊 /CPU和 UDIMM(低電壓或標準 )或四層級 RDIMM；最多 12個內存模塊/CPU和單層級或雙層級 RDIMM或單層級、雙層級或四層級低負載(LR)DIMM。 每組的兩對通道內均有相同模塊的內存鏡像（每組 4個模塊）， 4個通道內都有相同模塊的層級備份或性能模式（每組 4個模塊）。 |
|
| 接口 | ||
| USB端口 | 10個 USB 2.0端口（正面 2個、背面 4個、內部 2個用于備份設備、 1個 USB記憶棒、 1個 uSSD） | |
| 圖形（15針） | 2個 VGA接口(正面 1個 VGA，可選) | |
| 串行 1（9針） | 1個串行 RS-232-C，可用于 iRMC S3 或系統或共享 | |
| LAN/以太網服務器 | 2個 Gbit/s以太網（ RJ45）加上 2個 1Gbit/s作為默認模塊板載 LAN,升級選件為 4個 1Gbit/s（RJ45）或 2個 10Gbit/s（SFP+） | |
| 維修 LAN（RJ45） | 1個專用管理 LAN 端口，用于 iRMC S3（10/100/1000Mb/s）服務 LAN流量可切換到共享板載千兆位 LAN端口如配置有模塊集成板載 LAN 2個 10Gb/s，則共享 10Gb/s(SPF+)管理 LAN作為選件前端管理 LAN 端口作為選件 | |
| 板載或集成控制器 | ||
| RAID 控制器 | 對于配備 RAID 0/1/10或 SAS LTO 設備（英特爾 C600）的硬盤驅動器， 4個端口用于英特爾內部 3G SATA和 SAS（作為選件“Patsburg B”）見下列組件 RAID控制器 | |
| SATA 控制器 | 英特爾® C600,1個 SATA通道用于 ODD | |
| LAN控制器 |
英特爾®1350以太網控制器、 2個 10/100/1000 Mbit/s 以太網（ I/O加速）、加上 2個 1 Gbit/s 作為默認模塊化板載 LAN，所帶升級選件為 4個 1 Gbit/s 或 2個 10Gbit/s 從 PXE服務器通過 LAN 進行 PXE啟動，iSCSI啟動（也是無盤啟動） |
|
| 遠程管理控制器 | 集成式遠程管理控制器（iRMC S3，帶有 32 MB內存，包括圖形控制器），與 IPMI 2.0兼容 | |
| 插槽 | ||
| PCI-Express 3.0 x8 | 5個半高插槽 | |
| PCI-Express 3.0 x16 | 2個半高插槽（需要第二個處理器） | |
| 插槽說明 |
在配置時，模塊 LAN控制器可能占用 1個 PCle Gen3×8插槽。 在配置時，模塊 RAID控制器可能占用 1個 PCle Gen3×8插槽。 重要：5個 PCle 插槽由第一個處理器提供支持。7個 PCle 插槽（包括 2個 PCle×6）由兩個處理器提供支持。 |
|
| 存儲驅動器托架 | 2.5英寸基本單元（最大 16×2.5）或 3.5英寸基本單元（最大 6×3.5） | |
| 可訪問驅動器托架 |
1×5.25/0.5英寸，用于 ODD 1×5.25/1.6英寸，用于 ODD或備份設備 1×5.25/0.5英寸，用于本地維修顯示 |
|
| 可訪問驅動器說明 | 所有可能的選件在相關的系統配置均中有描述。 | |
| 驅動器托架（特定基本單元） | ||
| 存儲驅動器托架 | 6個 3.5英寸熱插拔 SAS/SATA | 2.5英寸可擴展×2.5英寸熱插拔 SAS/SATA |
| 存儲驅動器托架配置 | 最大 6×3.5” | 最大 16×2.5” |
| 可選可訪問驅動器 | 1×3.5/1.6英寸托架，用于備份設備（占用 2×3.5英寸硬盤） LTO 5.25”或 DAT/RDX 3.5”均可 | |
| 系統概述 | ||
| 風扇數量 | 5個 | |
| 風扇配置 | 冗余/熱插拔 | |
| 風扇說明 | 4＋1冗余 | |
| 操作面板 | ||
| 操作按鈕 |
On/off開關 復位按鈕 NMI 按鈕 標識按鈕 |
|
| LED狀態指示燈 |
系統狀態（橙色/黃色） 指示（藍色） 硬盤訪問（綠色） 電源（琥珀色/綠色） 系統背面： 系統狀態（橙色/黃色） 指示（藍色） LAN連接（綠色） LAN速度（綠色 /黃色） |
|
| 維修顯示 | 可選：ServerView 本地維修顯示（ LSD） | |
| BIOS | ||
| BIOS特性 |
基于 ROM的設置實用程序 恢復 BIOS BIOS設置存儲和還原 通過 USB設備更新本地 BIOS 主要 Windows和 Linux版本的在線更新工具 通過 ServerView Update Manager進行本地和遠程更新 SMBIOS V2.4 支持遠程 PXE啟動 支持遠程 iSCSI啟動 |
|
| 操作系統和虛擬化軟件 | ||
| 認證或支持的操作系統和虛擬化軟件 |
Microsoft® Hyper-V™ Server 2008 R2 Microsoft® Windows Server® 2008 R2 數據中心 Microsoft®Windows Server® 2008 R2 企業版 Microsoft®Windows Server® 2008 R2 標準版 Microsoft® Windows® Web Server 2008 R2 Microsoft® Windows HPC Server® 2008 R2 Suite Microsoft® Windows® Small Business Server 2011 高級插件 Microsoft® Windows® Small Business Server Standard 2011 Microsoft® Windows® Server 2008 數據中心 Microsoft® Windows ® Server 2008 企業版 Microsoft® Windows® Server 2008 標準版 Microsoft® Windows® Web Server 2008 VMware vSphere™ 5.0 Embedded VMware vSphere™ 5.0 VMware vSphere™ 4.1 VMware vSphere™ 4.1 Embedded VMware vSphere™ 4.1 Installable VMware vSphere™ 4.0 VMware vSphere™ 4.0 Embedded VMware vSphere™ 4.0 Installable Novell SUSE Linux Enterprise Server 11 Novell SUSE Linux Enterprise Server 10 Novell SUSE Linux Enterprise Server 10，帶 XEN Red Hat® Enterprise Linux 6 Red Hat® Enterprise Linux 5 Red Hat® Enterprise Linux 5，帶 XEN Citrix® XenServer™ |
|
| 操作系統說明 | 對于其它版本的 Linux可根據需求而定 | |
| 服務器管理 | ||
| 標準 |
ServerView 套件– 部署： SV Installation Manager SV Scripting Toolkit SV Deployment Manager (30天試用版) ServerView套件– 控制： SV Operations Manager 包括 PDA 和 ASR & R (故障預分析；自動服務器恢復和重啟) SV Performance Management SV Power Management SV RAID Manager ServerView套件 – 維護： SV Remote Management (iRMC) SV Update Management (BIOS、固件、 Windows 驅動器和 SV代理) SV Asset Management SV Online Diagnostics ServerView套件 – 集成： SV集成包，比如，用于微軟系統中心、 Nagios、HP、SIM、HP NNM、 IBM Tivoli、 Altiris 部署解決方案及其它 |
|
| 可選 |
ServerView套件 -部署 SV Deployment Manager (完整版 ) ServerView套件 – 維護 iRMC 高級包，包括高級影像改道(AVR)和遠程存儲 ServerView套件 – 動態化 SV Virtual-IO Manager (VIOM) SV Resource Orchestrator 虛擬化版 (ROR VE) SV Resource Orchestrator 云計算版 (ROR CE) ServerView套件– 集成 SV集成包，用于 Fujitsu ManageNow®解決方案 |
|
| 尺寸/重量 | ||
| 機架（寬 x深 x高） | 482.6mm （含擋板） x 445mm（不含擋板） x 770×86.9 mm | |
| 機架安裝深度 | 735mm | |
| 機架高度單元 | 2U | |
| 19英寸機架式 | 是 | |
| 重量 | 可達 25 kg | |
| 重量說明 | 實際重量根據配置而有所不同。 | |
| 機架安裝套件 | 作為選件提供 | |
| 環境 | ||
| 運行環境溫度 | 10-35°C | |
| 運行相對濕度 | 10-85% （無凝結） | |
| 運行環境 | FTS 04230-數據中心指南（安裝位置） | |
| 噪音排放 | 根據 ISO 7779進行測量，根據 ISO 9296進行宣布 | |
| 聲壓（LpAm） | 低噪音模式：最小 25 dB(A)、最大 29 dB(A) (空閑) /最小 27 dB(A)、最大 32 dB(A) (運行) | |
| 性能模式：48 dB(A) (空閑) /最小 48 dB(A)、最大 68 dB(A) (運行) | ||
| 聲功率(LWAd; 1B = 10dB) | 低噪音模式：最小 4.1 B、最大 4.5 (空閑) /最小 4.1 B、最大 4.9 B (運行) | |
| 性能模式：6.5 B (空閑) / 最小 6.5 B、最大 8.2 B (運行) | ||
| 電氣值 | ||
| 電源配置 | 1-2x 450W/800W 熱插拔電源 | |
| 單個電源最大輸出 | 450/800 W (能效為 94% ) | |
| 電源效率 | 94% (PSU 負載為 50%, CSCI “白金”認證產品) | |
| 熱插拔電源輸出 | 450/800 W (能效為 94%) | |
| 熱插拔電源冗余 | 是 | |
| 額定電壓范圍 | 100 V - 240 V | |
| 額定頻率范圍 | 47 Hz - 63 Hz | |
| 最大額定電流 | 8.2A (100 V) /3.3A (240 V) | |
| 基本配置額定電流 | 100V-240V/待定 | |
| 有效功率（最小配置） | 53W | |
| 有效功率（最大配置） | 830W | |
| 視在功率（最大配置） | 873VA | |
| 熱輻射 | 2988.0 kJ/h (2832.1 BTU/h) | |
| 電源說明 | 如果功率超過電源限值，啟動電源保護裝置適應系統性能。 | |
| 存儲磁盤 |
SSD SAS、6 Gb/s、400 GB、二級高速緩存 SLC、熱插拔、2.5英寸、Enterprise SSD SAS、6 Gb/s、200 GB、二級高速緩存 SLC、熱插拔、2.5英寸、Enterprise SSD SAS、6 Gb/s、100 GB、二級高速緩存 SLC、熱插拔、2.5英寸、Enterprise HDD SATA、6 Gb/s、500 GB、 7200 rpm、熱插拔、 3.5英寸、economic HDD SATA、6 Gb/s、500 GB、 7200 rpm、熱插拔、 3.5英寸、business critical HDD SATA、6 Gb/s、500 GB、 7200 rpm、熱插拔、 2.5英寸、business critical HDD SATA、6 Gb/s、250 GB、 7200 rpm、熱插拔、 3.5英寸、economic HDD SATA、6 Gb/s、250 GB、 7200 rpm、熱插拔、 2.5英寸、business critical HDD SATA、6 Gb/s、2TB、 7200 rpm、熱插拔、 3.5英寸、business critical HDD SATA、6 Gb/s、1TB、 7200 rpm、熱插拔、 3.5英寸、business critical HDD SATA、6 Gb/s、1TB、 7200 rpm、熱插拔、 2.5英寸、business critical HDD SATA、3 Gb/s、2TB、 7200 rpm、熱插拔、 3.5英寸、business critical HDD SAS、6 Gb/s、900 GB、10000 rpm、熱插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、600 GB、15000 rpm、熱插拔、 3.5英寸、Enterprise HDD SAS、6 Gb/s、600 GB、10000 rpm、熱插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、450 GB、15000 rpm、熱插拔、 3.5英寸、Enterprise HDD SAS、6 Gb/s、450 GB、10000 rpm、熱插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、300 GB、15000 rpm、熱插拔、 3.5英寸、Enterprise HDD SAS、6 Gb/s、300 GB、15000 rpm、熱插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、300 GB、10000 rpm、熱插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、146 GB、15000 rpm、熱插拔、 2.5英寸、Enterprise HDD SAS、6 Gb/s、73 GB、15000 rpm、熱插拔、 2.5英寸、Enterprise |
|
| 備份驅動器 |
第 5代 DDS (用于 3.5英寸 HDD托架)、 36 GB、3 MB/s、半高、 USB 2.0 第 5代 DDS 、3.5英寸、36 GB、3 MB/s、半高、USB 2.0 第 6代 DDS、80 GB、6 MB/s、半高、USB 2.0 LTO3HH Ultrium、400 GB、60 MB/s、半高 SAS 3Gb/s LTO4HH Ultrium、800 GB、120 MB/s、半高、SAS 6Gb/s LTO5HH Ultrium、1500 GB、140 MB/s、半高、SAS 6Gb/s RDX 驅動器、160 GB、320 GB、500 GB、1 TB、25 MB/s、半高、USB 2.0 |
|
| 光驅 | DVD Super Multi、(8xDVD/DVD+RW、6xDVD-RW、5xDVD-RAM; 24xCD/CD-R、16xCD-RW)、纖薄型、 SATA I | |
| RAID 控制器 |
集成式 RAID 5/6控制器、HDD SAS 6 Gb、Fujitsu、8個內部端口 RAID級別： 0、1、10、 5、50、6、60、512 MB 高速緩存、可選 BBU (基于 LSI SAS2108) 集成式 RAID 0/1控制器、 SAS/SATA 6 Gb、Fujitsu、8 個內部端口 RAID級別：0、1、10、無 BBU支持 (基于 LSI SAS2008) |
|
| 光纖通道控制器 |
光纖通道主機總線適配器 1 x 8 Gb Qlogic QLE2560 MMF LC式 光纖通道主機總線適配器 2 x 8 Gb Qlogic QLE2562 MMF LC式 光纖通道主機總線適配器 1 x 8 Gb Emulex LPe1250 MMF LC式 光纖通道主機總線適配器 2 x 8 Gb Emulex LPe12002 MMF LC式 |
|
| LAN 控制器 |
融合網絡適配器 2 x 10 Gb Emulex OCe10102 以太網控制器 1 x 1 Gb 英特爾 ®Gigabit CT 桌面適配器 以太網控制器 1 x 1 Gb 英特爾 ® PRO/1000 PF服務器適配器 以太網控制器 2 x 10 Gb FUJITSU 以太網控制器 2x10Gbit PCIe x8 D2755 SFP+lp 以太網控制器 2 x 10 Gb FUJITSU共享 10Gb 管理 LAN 配置 以太網控制器 2 x 10 Gb FUJITSU 升級套件，2x Gbit 和 2x 10Gbit板載 以太網控制器 2 x 1 Gb FUJITSU LAN 適配器 D2735-2 以太網控制器 2 x 1 Gb FUJITSU升級套件至 4x Gbit 板載 以太網控制器 4 x 1 Gb FUJITSU 以太網控制器 4x1Gbit PCIe x4 D2745 Cu 以太網控制器 4 x 1 Gb FUJITSU升級套件至 6x Gbit板載 InfiniBand HCA 1 x 40 Gb Mellanox InfiniBand HCA 1 x 56 Gb Mellanox InfiniBand HCA 2 x 40 Gb Mellanox InfiniBand HCA 2 x 56 Gb Mellanox |
|
| 機架基礎架構 | 理線器, 用于 asym. 19 英寸 PRIMECENTER 機架 2U理線器, 用于 PRIMECENTER和第三方機架 | |
