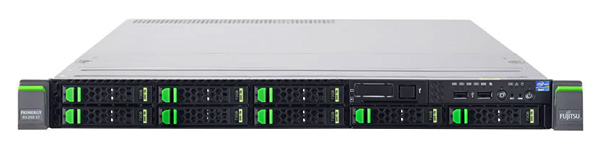

PRIMERGY RX200 S7
| PRIMERGY RX200 S7 | ||
| 機箱類型 | 機架式 | 機架式 |
| 存儲驅動器架構 | 4×2.5英寸 SAS/SATA | 8×2.5英寸 SAS/SATA |
| 電源 | 熱插拔 | 熱插拔 |
| 主板 | ||
| 芯片組 | 英特爾® C600 （英特爾®Patsburg A） | |
| 處理器數量和類型 | 1 – 2個英特爾®至強®處理器 E5-2600產品系列 | |
| 處理器 | 英特爾®至強®處理器 E5-2603(4C/4T、1.80 GHz、三級高速緩存：10 MB、Turbo：不支持、6.4 GT/s、內存總線：1066MHz，80 W） | |
| 英特爾®至強®處理器 E5-2609 （4C/4T、2.40 GHz、三級高速緩存： 10 MB、Turbo：不支持、6.4GT/s、內存總線：1066MHz，80 W） | ||
| 英特爾®至強®處理器 E5-2620 （6C/12T、2.00 GHz、三級高速緩存： 15 MB、Turbo：支持、7.2GT/s、內存總線：1333MHz，95 W） | ||
| 英特爾®至強®處理器 E5-2630 （6C/12T、2.30 GHz、三級高速緩存： 15MB、Turbo：支持、7.2 GT/s、內存總線：1333MHz，95 W） | ||
| 英特爾®至強®處理器 E5-2630L （6C/12T、2.00 GHz、三級高速緩存： 15 MB、Turbo：支持、7.2 GT/s、內存總線：1333MHz，60 W） | ||
| 英特爾®至強®處理器 E5-2637 （2C/4T、3.00 GHz、三級高速緩存： 5 MB、Turbo：支持、6.4 GT/s、內存總線：1600MHz，80 W） | ||
| 英特爾®至強®處理器 E5-2640 （6C/12T、2.50 GHz、三級高速緩存： 15 MB、Turbo：支持、7.2GT/s、內存總線：1333MHz，95 W） | ||
| 英特爾®至強®處理器 E5-2643 （4C/8T、3.30GHz、三級高速緩存： 10 MB、Turbo：支持、6.4GT/s、內存總線：1600MHz，130 W） | ||
| 英特爾®至強®處理器 E5-2650 （8C/16T、2.00GHz、三級高速緩存： 20 MB、Turbo：支持、8.0GT/s、內存總線：1600MHz，95W） | ||
| 英特爾®至強®處理器 E5-2650L （8C/16T、1.80GHz、三級高速緩存： 20 MB、Turbo：支持、8.0GT/s、內存總線：1600MHz，70W） | ||
| 英特爾®至強®處理器 E5-2660 （8C/16T、2.20GHz、三級高速緩存： 20 MB、Turbo：支持、8.0GT/s、內存總線：1600MHz，95W） | ||
| 英特爾®至強®處理器 E5-2665 （8C/16T、2.40GHz、三級高速緩存： 20 MB、Turbo：支持、8.0GT/s、內存總線：1600MHz，115 W） | ||
| 英特爾®至強®處理器 E5-2667 （6C/12T、2.90GHz、三級高速緩存： 15 MB、Turbo：支持、7.2GT/s、內存總線：1600MHz，130 W） | ||
| 英特爾®至強®處理器 E5-2670 （8C/16T、2.60GHz、三級高速緩存： 20 MB、Turbo：支持、8.0GT/s、內存總線：1600MHz，115 W） | ||
| 英特爾®至強®處理器 E5-2680 （8C/16T、2.70GHz、三級高速緩存： 20 MB、Turbo：支持、8.0GT/s、內存總線：1600MHz，130 W） | ||
| 英特爾®至強®處理器 E5-2690 （8C/16T、2.90GHz、三級高速緩存： 20 MB、Turbo：支持、8.0GT/s、內存總線：1600MHz，135 W） | ||
| 內存插槽 | 24個（每個 CPU12個 DIMM， 4個通道，每個通道 3個插槽） | |
| 內存插槽類型 | DIMM (DDR3) | |
| 內存容量（最小 -最大） | 2 GB - 768 GB | |
| 內存保護 | 高級 ECC、內存糾錯 | |
| SDDC (Chipkill™) 支持熱備內存 | ||
| 支持內存鏡像 | ||
| 支持層級備份內存 | ||
| 內存說明 | 最多 8個內存模塊 /CPU和 UDIMM（低電壓或標準）或四層級 RDIMM；最多 12個內存模塊/CPU和單層級或雙層級RDIMM，或雙層級或四層級低負載（LR）DIMM。每組的兩對通道里均有相同模塊的內存鏡像（每組 4個模塊）、四個通道里均有相同模塊的層級備份或性能模式（每組 4個模塊） | |
| 接口 | ||
| USB端口 | 6個 USB 2.0端口（正面 2個、背面 3個、1個 uSSD） | |
| 圖形（15針） | 2個 VGA（正面 1個、可選） | |
| LAN/以太網服務器 | 2個 10Gbit /s以太網（RJ45）加上 2個 1Gbit/s作為默認模塊集成板載 LAN、升級選項為 4個1Gbit/s(RJ45) 或 2個 10Gbit/s(SFP+) | |
| 維修 LAN（RJ45） | 1個專用管理 LAN端口，用于 iRMC S3（10/100/100 Mbit/s） | |
| 維修 LAN流量可切換到共享板載千兆位 LAN端口 | ||
| 如配置有模塊集成板載 LAN 2個 10Gbit/s，則共享 10Gbit/s（SPF+）管理 LAN作為選件 | ||
| 前端管理 LAN端口作為選件 | ||
| 板載或集成控制器 | ||
| RAID控制器 | 對于配備 RAID 0/1/10 (英特爾 C600)的 HDD，4個端口用于內部 3G SATA和 SAS（作為升級選項 “PatsburgB”）見下列組件 RAID控制器 | |
| SATA控制器 | 英特爾®C600、1個 SATA通道用于 ODD | |
| LAN控制器 | 英特爾® I350以太網控制器、2×10/100/100 Mbit/s以太網（ I/O加速），此外默認為 2×1Gbit/s模塊集成板載 LAN，所帶升級選件為 4×1Gbit/s或 2×10Gbit/s 從 PXE服務器通過 LAN進行 PXE啟動，iSCSI啟動（也是無盤啟動） | |
| 遠程管理控制器 | 集成式遠程管理控制器（iRMC S3、帶有 32MB內存，包括圖形控制器），兼容 IPMI 2.0 | |
| 插槽 | ||
| PCI-Express 3.0 x8 | 3個半高插槽 | |
| PCI-Express 3.0 x16 | 1個半高插槽 | |
| 插槽說明 | 在配置時，一個模塊集成板載 LAN控制器可能占用一個 PCIe Gen3×8 插槽在配置時，一個模塊 RAID控制器可能占用一個 PCIe Gen3×8 插槽 | |
| 存儲驅動器托架 | 4個 2.5英寸基本單元或 8個 2.5英寸基本單元 | |
| 可訪問驅動器托架 | 1個用于 DVD-RW/Blu-ray的 5.25/0.5英寸托架（僅用于基本單元為 4×2.5英寸的 HDD） | |
| 可訪問驅動器說明 | 所有可能的選件在相關的系統配置均中有描述。 | |
| 驅動器托架（特定基本單元） | ||
| 存儲驅動器托架 | 4個 2.5英寸熱插拔 SAS/SATA | 8個 2.5英寸熱插拔 SAS/SATA |
| 操作面板 | ||
| 操作按鈕 |
On/off開關 復位按鈕 NMI按鈕 標識按鈕 |
|
| LED狀態指示燈 |
系統狀態（橙色/黃色） 指示（藍色） 硬盤訪問（綠色） 電源（琥珀色/綠色） 系統背面：系統狀態（橙色/黃色） 指示（藍色） LAN連接（綠色） LAN速度（綠色 /黃色） |
|
| BIOS | ||
| BIOS特性 | 基于 ROM的設置實用程序 | |
| 恢復 BIOS | ||
| BIOS設置存儲和還原 | ||
| 通過 USB設備更新本地 BIOS | ||
| 主要 Windows和 Linux版本的在線更新工具 | ||
| 通過 ServerView Update Manager進行本地和遠程更新 | ||
| SMBIOS V2.4 支持遠程 | ||
| PXE啟動支持遠程 iSCSI啟動 | ||
| 操作系統和虛擬化軟件 | ||
| 認證或支持的操作系統和虛擬化軟件 |
Microsoft® Hyper-VTM Server2008 R2 Microsoft® Windows Server® 2008 R2 數據中心 Microsoft® Windows Server® 2008 R2 企業版 Microsoft® Windows Server® 2008 R2 標準版 Microsoft®Windows® Web Server2008 R2 Microsoft® Windows HPC Server® 2008 R2 Suite Microsoft® Windows® Small Business Server 2011高級插件 Microsoft® Windows® Small Business Server Standard 2011 Microsoft® Windows® Server 2008 數據中心 Microsoft® Windows® Server 2008 企業版 Microsoft® Windows® Server 2008 標準版 Microsoft® Windows® Web Server 2008 VMware vSphereTM 5.0 Embedded VMware vSphereTM 5.0 VMware vSphereTM 4.1 VMware vSphereTM 4.1 Embedded VMware vSphereTM 4.1 Installable VMware vSphereTM 4.0 Novell®SUSE Linux Enterprise Server 11 Novell® SUSE Linux Enterprise Server 10 Novell® SUSE Linux Enterprise Server 10，帶 XEN Red Hat® Enterprise Linux6 Red Hat® Enterprise Linux5 Red Hat®Enterprise Linux5，帶 XEN Citrix® XenServer™ |
|
| 操作系統說明 | 對于其它版本的 Linux可根據需求而定 | |
| 服務器管理 | ||
| 標準 |
ServerView Suite——部署： SV Installation Manager SV Scripting Toolkit SV Deployment Manager （30天試用版） |
|
|
ServerView Suite——控制: SV Operations Manager,包括 PDA和 ASR&R （故障預分析；自動服務器恢復和重啟） SV Performance Management SV Power Management SV RAID Manager |
||
|
ServerView Suite——維護: SV Remote Management (iRMC) SV Update Management（BIOS、Firmware、Windows 驅動器和 SV代理） SV Asset Management SV Online Diagnostics |
||
|
ServerView Suite——集成: SV集成包，如用于 Microsoft System Center、Nagios、HP、SIM、HP NNM、IBM Tivoli、Altiris 部署解決方案和其它 |
||
| 可選 |
ServerView套件——部署 SV Deployment Manager （完整版） |
|
|
ServerView Suite——維護 iRMC高級包，包括高級影像改道(AVR)和遠程存儲 |
||
|
ServerView Suite——動態化 SV Virtual-IO Manager (VIOM) SV Resource Orchestrator虛擬化版 (ROR VE) SV Resource Orchestrator 云計算版 (ROR CE) |
||
|
ServerView Suite——集成 SV集成包，用于 FUJITSU ManageNow®解決方案 |
||
| 尺寸/重量 | ||
| 機架（寬 x深 x高） | 482mm（含擋板） /431mm （不含擋板） x 762mm x 43 mm | |
| 機架安裝深度 | 718mm | |
| 機架高度單元 | 1U | |
| 19英寸機架式 | 是 | |
| 機架裝配電纜深度 | 200mm （推薦采用 1000mm機架） | |
| 重量 | 最大 18kg | |
| 重量說明 | 實際重量根據配置而定 | |
| 機架安裝套件 | 作為選件提供 | |
| 環境 | ||
| 溫度說明 | 請參閱相應的 FUJITSU PRIMERGY BX900 系統指標 | |
| 運行環境溫度 | 10-35℃ | |
| 運行相對濕度 | 10-85%（無冷凝） | |
| 運行環境 | FTS 04230——數據中心指南（安裝位置） | |
| 噪音 | 根據 ISO 7779標準測量并根據 ISO 9296標準發布 | |
| 聲壓（LpAm） | 低噪音模式：x x dB （A）（空閑）/ x x dB（A）（運行）性能模式：最小 34dB（A）、最大 53 dB（A）（空閑）/最小 58 dB（A）、最大 67 dB（A）（運行） | |
| 聲功率（ LWAD：1B=10dB） | 低噪音模式：x x B（空閑）/ x x B（運行） | |
| 性能模式：最小 4.9B、最大 7.3B（空閑）/最小 6.8B、最大 8.2B（運行） | ||
| 電氣值 | ||
| 電源配置 | 1-2個 450W/800W熱插拔電源 | |
| 單個電源最大輸出 | 450/800W（能效為 94%） | |
| 電源效率 | 94%（PSU負載為 50%，CSCI “白金”認證產品） | |
| 熱插拔電源輸出 | 450/800W（能效為 94%） | |
| 熱插拔電源冗余 | 是 | |
| 額定電壓范圍 | 100V-240V | |
| 額定頻率范圍 | 47Hz-63Hz | |
| 最大額定電流 | 8.0A（100V）/4.0A（240V） | |
| 基本配置的額定電流 | 1.5A（100V）/0.6A（240V） | |
| 有效功率（最大配置） | 627W | |
| 視在功率（最大配置） | 646VA | |
| 熱排放量 | 2257.2KJ/h （2139.4BTU/h） | |
| 電源說明 | 如果功率超出電源限值，啟動電源保護裝置適應系統性能。 | |
| 存儲磁盤 | SSD SAS、6Gb/s、400GB、SLC、熱插拔、2.5英寸、Enterprise | |
| SSD SAS、6Gb/s、200GB、SLC、熱插拔、2.5英寸、Enterprise | ||
| SSD SAS、6Gb/s、100GB、SLC、熱插拔、2.5英寸、Enterprise | ||
| PCIe SSD、640GB、MLC、閃存驅動器 | ||
| PCIe SSD、320GB、MLC、閃存驅動器 | ||
| HDD SATA、6Gb/s、500GB、7200rpm、熱插拔、 2.5英寸、business critical | ||
| HDD SATA、6Gb/s、250GB、7200rpm、熱插拔、 2.5英寸、business critical | ||
| HDD SATA、6Gb/s、1TB、7200rpm、熱插拔、 2.5英寸、business critical | ||
| HDD SAS、6Gb/s、900GB、10000rpm、熱插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、600GB、10000rpm、熱插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、450GB、10000rpm、熱插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、300GB、15000rpm、熱插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、300GB、10000rpm、熱插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、146GB、15000rpm、熱插拔、 2.5英寸、Enterprise | ||
| HDD SAS、6Gb/s、73GB、15000rpm、熱插拔、 2.5英寸、企業 | ||
| 光驅 | DVD Super Multi、（8 x DVD/DVD +RW 、6 x DVD-RW 、5 x DVD-RAM、24 x CD/CD-R、16 x 光驅 CD-RW 、纖薄型、 SATA） | |
| RAID控制器 | 集成式RAID 5/6控制器.、 HDD SAS 6 Gb、Fujitsu、內部 8個端口RAID級別： 0, 1, 10, 5, 50, 6, 60, 512 MB高速緩存、可選 BBU （基于 LSI SAS2108） | |
| 光纖通道控制器 | 光纖通道主機總線適配器 1 x 8 Gb Qlogic QLE2560 MMF LC式 | |
| 光纖通道主機總線適配器 2 x 8 Gb Qlogic QLE2562 MMF LC式 | ||
| 光纖通道主機總線適配器 1 x 8 Gb Emulex LPe1250 MMF LC式 | ||
| 光纖通道主機總線適配器 2 x 8 Gb Emulex LPe12002 MMF LC式 | ||
| LAN控制器 |
融合網絡適配器 2 x 10 Gb Emulex OCe10102 以太網控制器 1 x 1 Gb英特爾® Gigabit CT桌面適配器 以太網控制器 1 x 1 Gb英特爾® PRO/1000 PF服務器適配器 以太網控制器 2 x 10 Gb FUJITSU 以太網控制器 2x10Gbit PCIe x8 D2755 SFP+ lp 以太網控制器 2 x 10 Gb FUJITSU共享 10Gb管理 LAN配置 以太網控制器 2 x 10 Gb FUJITSU升級套件，2x Gbit 和 2x 10Gbit板載 以太網控制器 2 x 1 Gb FUJITSU 以太網控制器 2x1Gbit PCIe x4 D2735-2 Cu 以太網控制器 2 x 1 Gb FUJITSU升級套件至 4x Gbit 板載 以太網控制器 4 x 1 Gb FUJITSU以太網控制器 4x1Gbit PCIe x4 D2745 Cu 以太網控制器 4 x 1 Gb FUJITSU升級套件至 6x Gbit 板載InfiniBand HCA 1 x 40 Gb Mellanox InfiniBand HCA 1 x 56 Gb Mellanox InfiniBand HCA 2 x 40 Gb Mellanox InfiniBand HCA 2 x 56 Gb Mellanox |
|
| 機架基礎架構 |
1U理線器，用于 PRIMECENTER和第三方機架 Page |
|
