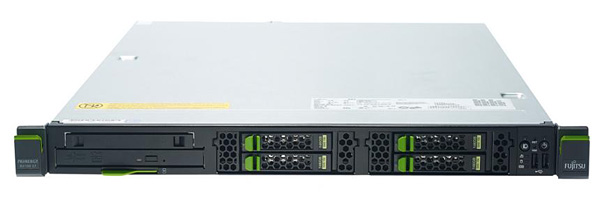

PRIMERGY RX100 S7
| PRIMERGY RX100 S7 | ||||
| 硬盤架構 | 2.5” SAS/SATA | 2.5” SAS/SATA | 3.5” SAS/SATA | 3.5” SAS/SATA |
| 電源 | 熱插拔 | 標配 | 熱插拔 | 標配 |
| 主板 | ||||
| 主板類型 | D 3034 | |||
| 芯片組 | 英特爾® C202 | |||
| 處理器數量和類型 | 1個英特爾® 酷睿 i3 處理器 /英特爾® 奔騰®處理器/ 英特爾® 至強® 處理器 E3系列產品 | |||
| 處理器 | 英特爾® 酷睿 i3-2100處理器 (2C/4T, 3.10 GHz, TLC: 3 MB, 高速模式 : 無, 1333 MHz, 65 W) | |||
| 英特爾® 酷睿i3-2120 處理器 (2C/4T, 3.30 GHz, TLC: 3 MB, 高速模式: 無, 1333 MHz, 65 W) | ||||
| 英特爾® 奔騰® G620處理器 (2C/2T, 2.60 GHz, TLC: 3 MB, 高速模式 : 無, 1066 MHz, 65 W) | ||||
| 英特爾® 至強® 處理器 E3-1220 (4C/4T, 3.10 GHz, TLC: 8 MB, 高速模式 : 3.40 GHz, 1333 MHz, 80 W) | ||||
| 英特爾® 至強® 處理器 E3-1220L (2C/4T, 2.20 GHz, TLC: 3 MB, 高速模式 : 3.40 GHz, 1333 MHz, 20 W) | ||||
| 英特爾® 至強® 處理器 E3-1230(4C/8T, 3.20 GHz, TLC: 8 MB, 高速模式 : 3.60 GHz, 1333 MHz, 80 W) | ||||
| 英特爾® 至強® 處理器 E3-1240(4C/8T, 3.30 GHz, TLC: 8 MB, 高速模式: 3.70 GHz, 1333 MHz, 80 W) | ||||
| 英特爾® 至強® 處理器 E3-1260L (4C/8T, 2.40 GHz, TLC: 8 MB, 高速模式 : 3.30 GHz, 1333 MHz, 45 W) | ||||
| 英特爾® 至強® 處理器 E3-1270(4C/8T, 3.40 GHz, TLC: 8 MB, 高速模式 : 3.80 GHz, 1333 MHz, 80 W) | ||||
| 英特爾® 至強® 處理器 E3-1280(4C/8T, 3.50 GHz, TLC: 8 MB, 高速模式: 3.90 GHz, 1333 MHz, 95 W) | ||||
| 內存插槽 | 4 (2 組，每組帶 2個 DIMM) | |||
| 內存插槽類型 | DIMM (DDR3) UDIMM | |||
| 內存容量（最小 -最大） | 2 GB - 32 GB | |||
| 內存保護 | ECC | |||
| 內存說明 | 支持雙通道模式。要實現雙通道性能，至少需要兩個內存模塊。每個通道的容量必須相同. | |||
| 內存模塊 | 2 GB (1個2 GB模塊) DDR3,無緩沖 , ECC, 1333 MHz, PC3-10600, DIMM | |||
| 4 GB (1個4 GB模塊) DDR3, 無緩沖 , ECC, 1333 MHz, PC3-10600, DIMM | ||||
| 8 GB (1個 8 GB模塊) DDR3, 無緩沖, ECC, 1333 MHz, PC3-10600, DIMM | ||||
| 接口 | ||||
| USB端口 | 7 個 (前面 2個，后面 4個，內部 1個用于 UFM) | |||
| 圖形（15針） | 1個 VGA端口 (15針) | |||
| 串行連接 | 1個串行 RS-232-C,可用于 iRMC或系統或共享 | |||
| LAN / 以太網口（RJ-45） | 2 個千兆以太網口 | |||
| 服務 LAN（RJ45） | 1個 iRMC S3專用服務 LAN端口（10/100/1000Mb/s）服務 LAN流量可切換到共享板載千兆 LAN端口 | |||
| 板載或集成控制器 | ||||
| RAID 控制器 | 集成 RAID 0/1或者 RAID 5/6控制器 (可選) 參見下列組件RAID控制器 | |||
| SATA 控制器 | 英特爾® C202, 一個端口用于可訪問驅動器 | |||
| 4個用于內部SATA硬盤驅動器的端口，配置可在Windows以及Linux系統運行的RAID 0、 1、10 ； | ||||
| LAN 控制器 | 英特爾®82574L以及載板英特爾®82579LM，2個 10/100/1000 Mb/s 以太網端口（ TCP/IP加速） | |||
| 遠程管理控制器 | 集成遠程管理控制器 (iRMC S3, 32 MB附加內存，包括圖形控制器), 可兼容 IPMI 2.0 | |||
| 受信任的平臺模塊 (TPM) | TPM可選 | |||
| 板載或集成控制器 (特定基本單元 ) | ||||
| RAID 控制器 | 4 端口 SATA，帶有RAID 0/1，用于硬盤驅動器 | |||
| SATA 控制器 | 4 端口 SATA 3Gb，帶有RAID 0, 1 | |||
| SATA 控制器類型說明 | 用于熱插拔SATA硬盤 | |||
| 插槽 | ||||
| PCI Express 2.0 x1 (可用于 . x4) | 1 個半高，最大長度為 170mm | |||
| PCI-Express 2.0 x4 (可用于 . x8) | 1 個半高 (僅用于模塊化RAID) | |||
| PCI-Express 2.0 x16 | 1 個半高，最大長度為 175mm | |||
| 驅動器托架 | ||||
| 可訪問驅動器托架 | 1 x5.25/0.5英寸，用于 CD-RW/DVD 1 x3.5/0.5英寸，用于 ServerView 本地服務面板或者前端 VGA + 前端服務 LAN | |||
| 驅動器托架（特定基本單元） | ||||
| 硬盤托架 | 4 x 2.5英寸熱插拔 SAS/ SATA | 4 x 2.5英寸熱插拔 SAS/ SATA | 2 x 3.5英寸熱插拔SAS/SATA | 2 x 3.5英寸熱插拔 SAS/SATA |
| 風扇數量 | 4 | |||
| 風扇說明 | 4個風扇實現標準電源配置或 5個風扇與熱插拔電源單元結合使用，實現 1+4冗余 | |||
| 操作面板 | ||||
| 操作按鈕 | On/off開關 NMI按鈕 | |||
| LED狀態指示燈 | 系統狀態 (琥珀色/ 黃色) | |||
| 標識（藍色 ) 硬盤訪問 (綠色) 電源(琥珀色/ 綠色) | ||||
| 系統后面 | ||||
| 系統狀態(琥珀色/ 黃色) | ||||
| 標識 (藍色) LAN 連接(綠色) LAN 速度 (綠色 / 黃色) | ||||
| 服務顯示 | 可選: | |||
| ServerView 本地服務面板 (LSP) | ||||
| BIOS | ||||
| BIOS特性 | 基于ROM的設置實用程序 | |||
| 恢復BIOS | ||||
| BIOS設置存儲和恢復 | ||||
| 從USB設備進行本地 BIOS升級 | ||||
| Windows 以及 Linux主要版本的在線更新工具 | ||||
| 通過 ServerView更新管理器進行本地以及遠程更新 | ||||
| 支持遠程PXE啟動 | ||||
| 支持遠程iSCSI啟動 | ||||
| 認證或支持的操作系統和虛擬化軟件 | ||||
|
Microsoft® Windows Server® 2008 R2 (包含 Hyper-V) Microsoft® Windows Server® 2008 Novell SUSE Linux Enterprise Server Red Hat Enterprise Linux VMware vSphere 4.1 |
||||
| 操作系統說明 | VMware ESX 提示： | |||
| -不支持SATA RAID | ||||
| -本地存儲虛擬機需要SAS RAID 控制器 | ||||
| -板載千兆以太網由2個端口之一支持在需要時支持其他Linux衍生工具 | ||||
| 服務器管理 | ||||
| 標配 | ASR&R自動服務器恢復以及重啟 | |||
| PDA故障前檢測和分析 | ||||
| BIOS在線更新程序包、固件驅動器以及ServerView代理 | ||||
| 用于微軟SMS、MOM、SCOM、 SCCM以及Altiris的 ServerView集成解決方案 | ||||
| 部署解決方案ServerView 部署管理器 (功能齊全的30天試用版) | ||||
| ServerView 部署管理器 (功能齊全的30天試用版) | ||||
| 選件 | iRMC S3高級軟件包 | |||
| ServerView 集成用于 Tivoli TEC®、 Tivoli NetView、 HP NNM以及 HP 操作管理器 | ||||
| 服務器管理說明 | 有關 ServerView 套裝軟件產品的操作系統需求信息，請參閱專用產品數據手冊。 | |||
| 尺寸/重量 | ||||
| 尺寸（寬 x深 x高） | 482.6 mm (含快速釋放拉桿 ) / 431mm（機身） x 557 x 42.5 mm | |||
| 機架安裝深度 | 557 mm | |||
| 機架單元高度 | 1 U | |||
| 機架安裝電纜深度 | 電纜深度 200 mm | |||
| 重量 | 最多 14 kg | |||
| 重量說明 | 實際重量根據配置而定 | |||
| 機架集成套件 | 機架集成套件可選 | |||
| 環境 | ||||
| 聲壓 (LpAm) | 24/30 dB(A)(min/max idle),28.5/53.55db(A) (min/max operating) | |||
| 聲音功率 (LWAd; 1B = 10dB) | 3.7/4.3 B(min/max idle),4.2/6.8(min/max operating) | |||
| 噪聲說明 / 描述 | 實際噪聲根據配置而定 | |||
| 工作環境溫度 | 15 - 35C | |||
| 工作相對濕度 | 10 - 85 % (無冷凝 ) | |||
| 電氣指標值 | ||||
| 電源配置 | 1個標準電源或者1個熱插拔電源或者2個熱插拔電源用于冗余 | |||
| 標準電源輸出 | 300W (能效90%) | |||
| 熱插拔電源輸出 | 450W (能效94%) | |||
| 熱插拔電源冗余 | 有 | |||
| 額定電壓范圍 | 100 V - 127 V / 200 V - 240 V | |||
| 額定頻率范圍 | 47 Hz - 63 Hz | |||
| 額定最大電流 | 目標: 6A | |||
| 基本配置的額定電流 | 目標: 1.8 A / 0.8 A (100V / 240V) | |||
| 有效功率 (最高配置) | 193W | |||
| 視在功率 (最高配置) | 目標: 293 VA | |||
| 散熱 | 694.8 kJ/h (658.5 BTU/h) | |||
| 硬盤驅動器 | SSD SATA, 3 Gb/s, 64 GB,二級高速緩存, 熱插拔, 2.5英寸, 企業級 | |||
| SSD SATA, 3 Gb/s, 32 GB,二級高速緩存, 熱插拔, 2.5英寸，企業級 | ||||
| HDD SATA, 3 Gb/s, 500 GB, 7200 rpm, 熱插拔, 3.5英寸, 關鍵型業務 | ||||
| HDD SATA, 3 Gb/s, 500 GB, 7200 rpm, 熱插拔, 2.5英寸, 關鍵型業務 | ||||
| HDD SATA, 3 Gb/s, 320 GB, 5400 rpm, 熱插拔, 2.5英寸, 經濟型 | ||||
| HDD SATA, 3 Gb/s, 250 GB, 7200 rpm, 熱插拔, 3.5英寸, 經濟型 | ||||
| HDD SATA, 3 Gb/s, 250 GB, 7200 rpm, 熱插拔, 3.5英寸, 關鍵型業務 | ||||
| HDD SATA, 3 Gb/s, 160 GB, 7200 rpm, 熱插拔, 2.5英寸, 關鍵型業務 | ||||
| HDD SATA, 3 Gb/s, 160 GB, 5400 rpm, 熱插拔, 2.5英寸, 經濟型 | ||||
| HDD SATA, 3 Gb/s, 2 TB, 7200 rpm, 熱插拔, 3.5英寸, 關鍵型業務 | ||||
| HDD SATA, 3 Gb/s, 1 TB, 7200 rpm, 熱插拔, 3.5英寸, 關鍵型業務 | ||||
| HDD SAS, 6 Gb/s, 600 GB, 15000 rpm, 熱插拔, 3.5-英寸,企業級 | ||||
| HDD SAS, 6 Gb/s, 600 GB, 10000 rpm, 熱插拔, 2.5英寸, 企業級 | ||||
| HDD SAS, 6 Gb/s, 450 GB, 15000 rpm, 熱插拔, 3.5英寸, 企業級 | ||||
| HDD SAS, 6 Gb/s, 450 GB, 10000 rpm, 熱插拔, 2.5英寸, 企業級 | ||||
| HDD SAS, 6 Gb/s, 300 GB, 15000 rpm, 熱插拔, 3.5英寸, 企業級 | ||||
| HDD SAS, 6 Gb/s, 300 GB, 10000 rpm, 熱插拔, 2.5英寸, 企業級 | ||||
| HDD SAS, 6 Gb/s, 146 GB, 15000 rpm, 熱插拔, 2.5英寸, 企業級 | ||||
| HDD SAS, 6 Gb/s, 146 GB, 10000 rpm, 熱插拔, 2.5英寸, 企業級 | ||||
| HDD SAS, 6 Gb/s, 73 GB, 15000 rpm, 熱插拔, 2.5英寸, 企業級 | ||||
| HDD SAS, 3 Gb/s, 146 GB, 15000 rpm, 熱插拔, 3.5英寸, 企業級 | ||||
| 硬盤驅動器說明 | 當所指的是硬盤驅動容量時，1GB相當于10億字節。 | |||
| 可訪問容量可能會有所不同，取決于所使用的軟件 | ||||
| SAS無法與‘經濟型 ’ SATA 硬盤驅動器兼容 | ||||
| 光盤驅動器 | Blu-ray Disc™ Combo藍光光驅, (2x BD-ROM; 8x DVD; 24x CD), 纖薄型, SATA I | |||
| DVD Super Multi, (8xDVD/DVD+RW, 6xDVD-RW, 5xDVD-RAM; 24xCD/CD-R, 16xCD-RW), 纖薄型， SATAI | ||||
| SCSI / SAS 控制器 | SCSI 控制器 320 MB 1x 內部 /1x外部 | |||
| SAS 控制器 6 Gb 8個外部端口 PCIe 第2代 x8 | ||||
| SAS 控制器 3 Gb 4 個內部端口 / 4 個外部端口 | ||||
| RAID 控制器 | RAID 5/6 控制器., HDD SAS 6 Gb, LSI , 8個外部端口 | |||
| RAID等級: 0, 1, 10, 5, 50, 6, 60, 512 MB Cache, 可選 BBU (基于 LSI SAS2108) | ||||
| 集成 RAID 5/6 控制器, HDD SAS 6 Gb, 富士通，8個內部端口 | ||||
| RAID等級: 0, 1, 10, 5, 50, 6, 60, 512 MB Cache, 可選BBU (基于LSI SAS2108) | ||||
| 集成 RAID 0/1控制器 ., SAS/SATA 6 Gb,富士通，8個內部端口 | ||||
| RAID 等級: 0, 1, 10, 無BBU 支持 (基于 LSI SAS2008) | ||||
| 集成RAID 0/1 控制器 ., SAS/SATA 3 Gb, 4個內部端口 | ||||
| RAID等級: 0, 1, 1E, 無BBU 支持 (基于 LSI 1064e) | ||||
| LAN 控制器 | 以太網控制器. 1 x 1 Gb英特爾l® Gigabit CT桌面適配器 | |||
| 以太網控制器 1 x 1 Gb 英特爾® PRO/1000 PF 服務器適配器 | ||||
| 以太網控制器 2 x 10 Gb （富士通）以太網控制器 2x10Gbit PCIe x8 D2755 SFP+ lp | ||||
| 以太網控制器 2 x 1 Gb（富士通）以太網控制器 2x1Gbit PCIe x4 D2735-2 Cu | ||||
| 以太網控制器 4 x 1 Gb （富士通）以太網控制器 4x1Gbit PCIe x4 D2745 Cu | ||||
| 用于PRIMECENTER以及第三方機架的1U理線架 | ||||
