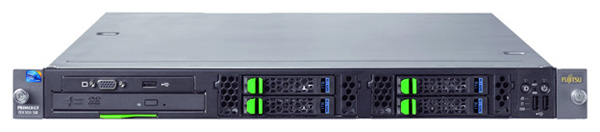

PRIMERGY RX100 S6
| PRIMERGY RX100 S6 | ||
| 機箱類型 | 機架式 | 機架式 |
| 硬盤架構 | 3.5' SAS/SATA | 2.5' SAS/SATA |
| 主板 | ||
| 主板類型 | D 2863 | |
| 芯片組 | 英特爾®3420 | |
| 處理器選項 | 英特爾® 至強處理器X3470(4C/8T,2.93GHz,二級高速緩存:4X256KB,三級高速緩存:8MB,高速模式:2/2/4/5,1333MHz,95W) | |
| 英特爾至強處理器X3460(4C8T,2.80GHz,二級高速緩存:4X256KB,三級高速緩存:8MB,高速模式:1/14/5,1333MHz,95W) | ||
| 英特爾® 至強處理器X3450(4C8T,2.66GHz,二級高速緩存:4X256KB,三級高速緩存:8MB,高速模式:1/1/4/4,1333MHz,95W) | ||
| 英特爾® 至強處理器×3440(4C8T,2.53GHz,二級高速緩存:4x256KB,三級高速緩存:8MB,高速模式:1/1/2/3,1333MHz,95W) | ||
| 英特爾® 至強處理器X3430(4C4T,2.40GHz,二級高速緩存:4X256KB,三級高速緩存:8MB,高速模式:1/1/2/3,1333MHz,95W) | ||
| 英特爾® 至強處理器L3426(4C/8T,1.86GHz,二級高速緩存:4X256KB,三級高速緩存:8MB,高速模式:2/2/9/10,1333MHz,45W) | ||
| 英特爾® 奔騰處理器G6950(2C,2.80GHz,二級高速緩存:無,三級高速緩存:3MB,高速模式:不支持,1066MHz,73W) | ||
| 英特爾® 酷睿ⅣM3處理器i3-540(2C/4T,3.06GHz,二級高速緩存:無,三級高速緩存:4MB,高速模式:不支持,1333MHz,73W) | ||
| 英特爾®酷睿Ⅳ3處理器3-530(2C4T,2.93GHz,二級高速緩存:無,三級高速緩存:4MB,高速模式:不支持,1333MHz,73W) | ||
| 英特爾®賽揚處理器G1101(2C,2.26GHz,二級高速緩存:無,三級高速緩存:2MB,高速模式:不支持,1066MHz,73W) | ||
| 內存插槽數量 | 4個(2個庫,每個庫2個DIMM插槽 | |
| 內存插槽類型 | DIMM(DDR3) | |
| 內存容量 | 1 GB-32 GB | |
| 內存保護 | 高級ECC | |
| 內存說明 | 雙通道支持。 | |
| 雙通道性能需要至少訂購2個內存模塊 | ||
| 每條通道的容量必須相同 | ||
| 內存選件 | 8GB(1個8GB模塊),DDR3, registered,ECC,1066MHz,PC3-8500,DIMM | |
| 4GB(1個4GB模塊),DDR3, unbuffered,ECC,1333MHz,PC3-10600 DIMM | ||
| 4GB(1個4GB模塊),DDR3, registered,EcC,1066MHz,Pc38500,DIMM | ||
| 2GB(1個2GB模塊),DDR3, unbuffered.EcC,133MHz,PC3-10600,DIMM | ||
| 1GB(1個1GB模塊),DDR3, unbuffered,ECC,1333MHz,PC3-10600,DIMM | ||
| 內存模塊說明 | Unbuffered/Registered | |
| 接口 | ||
| USB端口 | 8個端口(前面板2個(可選另加1個),后面板4個,內置1個) | |
| 圖形(15針) | 1個VGA端口(15針) | |
| 串行連接 | 1個串行接口RS-232-C,可用于iRMC或系統或共享 | |
| LAN以太網(RJ-4 | 2個千兆位以太網端口 | |
| 維修LAN(RJ45) | 1個專用維修LAN端口,用于iRMC S2(10/100 Mbit/s) | |
| 維修LAN流量可切換到共享板載 Gbit LAN端口 | ||
| 板載或集成控制器 | ||
| SATA控制器類型說明 | SATA(適用于1 x DVD-RW/Blu-ray) | |
| LAN控制器 | 英特爾®82574+板載英特爾®82578,2個10/100/1000 Mbit/s 以太網控制器(TCP/IP加速)、可在PXE服務器上通過LAN進行PXE啟動和通過載板LAN進行iSCSI啟動(和無盤啟動) | |
| 遠程管理控制器 | 集成遠程管理控制器( iRMC S2,帶32MB內存,包括圖形控制器),兼容IPMI 2.0 | |
| 板載或集成控制器(特定基本單元) | ||
| RAD控制器 | 4端口SATA硬盤驅動器,帶RAID0/1 | |
| SATA控制器 | 4端口SATA 3GB,帶RAD0、1 | |
| SATA控制器類型說明 | 適用于熱插拔SATA硬盤 | |
| 插槽 | ||
| PCI Express Gen 2 X4 | 1個插槽(僅用于模塊化RAID) | |
| PCI Express Gen 2 X8 | 2個小型插槽(其中1個可作為標準短型插槽,175mm) | |
| 板載或集成控制器 | ||
| SATA控制器類型說明 | SATA(適用于1 x DVD-RW/Blu-ray) | |
| LAN控制器 | 英特爾®82574+板載英特爾®82578,2個10/100/1000 Mbit/s 以太網控制器(TCP/IP加速)、可在PXE服務器上通過LAN進行PXE啟動和通過載板LAN進行iSCSI啟動(和無盤啟動) | |
| 遠程管理控制器 | 集成遠程管理控制器( iRMC S2,帶32MB內存,包括圖形控制器),兼容IPMI 2.0 | |
| 板載或集成控制器(特定基本單元) | ||
| RAD控制器 | 4端口SATA硬盤驅動器,帶RAID0/1 | |
| SATA控制器 | 4端口SATA 3GB,帶RAD0、1 | |
| SATA控制器類型說明 | 適用于熱插拔SATA硬盤 | |
| 插槽 | ||
| PCI Express Gen 2 X4 | 1個插槽(僅用于模塊化RAID) | |
| PCI Express Gen 2 X8 | 2個小型插槽(其中1個可作為標準短型插槽,175mm) | |
| 驅動器托架 | ||
| 驅動器托架 | 1個用于 CD-RW/DVD的5.25/0.5英寸托架 | |
| 1個用于 Server View本地維修面板或前面板 VGA+USB2.0接口的3.5/0.5英寸托架 | ||
| 驅動器托架(特定基本單元) | ||
| 硬盤托架 | 2個3.5英寸熱插拔的 SAS/SATA托架 4個3.5英寸熱插拔的 SAS/SATA托架 | |
| 操作面板 | ||
| 操作按鈕 | On/off 開關 | |
| NMI按鈕 | ||
| LED狀態指示燈 | 系統狀態(琥珀色/黃色) | |
| 指示(藍色) | ||
| 硬盤訪問(綠色) | ||
| 電源(琥珀色/綠色) | ||
| 系統背面 | ||
| 系統狀態(琥珀色黃色) | ||
| 指示(藍色) | ||
| LAN連接(綠色) | ||
| LAN速度(綠色黃色) | ||
| 維修顯示 | 可選 | |
| Server view本地維修面板(LSP) | ||
| BIOS | ||
| BIOS特性 | 基于ROM的設置實用程序 | |
| 恢復BIOS | ||
| BIOS設置存儲和還原 | ||
| 通過USB設備更新本地BIOS | ||
| 主要 Windows和Linux版本的在線更新工具 | ||
| 通過 Server View Update Manager進行本地和遠程更新 | ||
| SMBIOS V2.4 | ||
| 支持遠程PXE啟動 | ||
| 支持遠程 iSCSI啟動 | ||
| 支持的操作系統 | ||
| 支持的操作系統 | Microsoft® Windows Server® 2008 R2 | |
| Microsoft® Windows Server® 2008 | ||
| Novell SUSE Linux Enterprise Server | ||
| Red Hat Enterprise Linux | ||
| 說明:對于其他版本的 Linux根據需求而定。 | ||
| 服務器管理 | ||
| 標準 | ASR&R Automatic Server Recovery and Restart | |
| PDA Prefailure Detection and Anaylsis | ||
| 選件 | 用于 Tivoli TEC®、 Tivoli NetView、 HP NNM和 HP Operations Manager的 ServerView Integration | |
| iRMC S2 Advanced Pack | ||
| 服務器管理說明 | 關于操作系統依賴性和 Server View Suite軟件產品的詳細說明,請參閱專門的產品數據手冊。 | |
| 尺寸/重量 | ||
| 機架(寬x深x高) | 430X560X42.5mm | |
| 機架安裝深度 | 575mm | |
| 機架高度 | 1U | |
| 機架安裝電纜深度 | 200mm | |
| 最大14Kg | ||
| 重量說明 | 實際重量根據配置而定 | |
| 機架集成套件 | 作為選件提供 | |
| 噪音 | 根據lSO7779標準測量并根據SO9296標準發布 | |
| 聲壓(LpAm) | 不帶PCe卡27.6dB(A)(空閑)/27.6dB(A)(運行) | |
| 帶PCIe卡35.8dB(A)(空閑)A40.7dB(A)(運行) | ||
| 聲功率(LWAd;1B=10dB) | 系統不帶PCle卡4.4B(空閑)/4.3B(運行) | |
| 帶PCIe卡5.2B(空閑)/5.7B(運行) | ||
| 工作環境溫度 | 15-35°C | |
| 工作相對濕度 | 10-85%(無冷凝) | |
| 電氣指標值 | ||
| 電源配置 | 1個標配電源 | |
| 標準電源輸出 | 350W | |
| 額定電壓范圍 | 100-127V/200-240V | |
| 額定頻率范圍 | 50-60Hz | |
| 額定最大電流 | 6A | |
| 最大有效功率(每系統單元 | 288W | |
| 最大視在功率(每系統單元) | 293VA | |
| 熱排放量 | 1036.8kJ/h(982.9 BTU) | |
| 硬盤驅動器 | SATA, 3 Gb/s, 750 GB, 7200 rpm, 熱插拔, 3.5英寸 | |
| SATA, 3 Gb/s, 500 GB, 7200 rpm, 熱插拔, 3.5英寸 | ||
| SATA, 3 Gb/s, 250 GB, 7200 rpm, 熱插拔, 3.5英寸 | ||
| SATA, 3 Gb/s, 1 TB, 7200 rpm, 熱插拔, 3.5英寸 | ||
| SAS, 6 Gb/s, 600 GB, 15000 rpm, 熱插拔, 3.5英寸 | ||
| SAS, 6 Gb/s, 450 GB, 15000 rpm, 熱插拔, 3.5英寸 | ||
| SAS, 6 Gb/s, 300 GB, 15000 rpm, 熱插拔, 3.5英寸 | ||
| SAS, 6 Gb/s, 146 GB, 15000 rpm, 熱插拔, 3.5英寸 | ||
| SAS, 6 Gb/s, 300 GB, 10000 rpm, 熱插拔, 2.5英寸 | ||
| SAS, 6 Gb/s, 146 GB, 15000 rpm, 熱插拔, 2.5英寸 | ||
| SAS, 6 Gb/s, 146 GB, 10000 rpm, 熱插拔, 2.5英寸 | ||
| SAS, 6 Gb/s, 73 GB, 15000 rpm, 熱插拔, 2.5英寸 | ||
| 硬盤驅動器說明 | 當所指的是硬盤驅動容量時，1GB相當于10億字節。 | |
| 可訪問容量可能會有所不同，取決于所使用的軟件 | ||
| 可混用SAS與SATA硬盤驅動器，但需要獨立的RAID組和BC SATA驅動器 | ||
| 光盤驅動器 | Blu-ray Disc™ Combo藍光光驅, (2x BD-ROM; 8x DVD; 24x CD), 纖薄型, SATA I | |
| DVD Super Multi, (8xDVD/DVD+RW, 6xDVD-RW, 5xDVD-RAM; 24xCD/CD-R, 16xCD-RW), 纖薄型， SATAI | ||
| SCSI / SAS 控制器 | SCSI 控制器 320 MB 1x 內部 /1x外部 | |
| SAS 控制器 3 Gb 4 個內部端口 / 4 個外部端口 | ||
| RAID 控制器 | 集成RAID 5/6 控制器., SAS 6 Gb,8個內部端口 | |
| RAID等級: 0, 1, 1+0, 5, 5+0, 6, 6+0, 512 MB Cache, 可選 BBU (基于 LSI SAS2108) | ||
| 集成 RAID 0/1控制器 ., SAS/SATA 6 Gb,4個內部端口 | ||
| RAID等級: 0, 1, 1E, 無BBU 支持 ，用于內置SAS磁帶(基于 LSI 1064e) | ||
| LAN 控制器 | 以太網控制器 1 x 1 Gb英特爾® Gigabit CT桌面適配器 | |
| 以太網控制器 1 x 1 Gb 英特爾® PRO/1000 PF 服務器適配器 | ||
| 以太網控制器 1 x 1 Gb 英特爾® PRO/1000 PT 服務器適配器 | ||
| 以太網控制器 2 x 1 Gb 英特爾® PRO/1000 PT 雙端口服務器適配器 | ||
| 以太網控制器 4 x 1 Gb 英特爾® PRO/1000 PT 四端口服務器適配器 | ||
